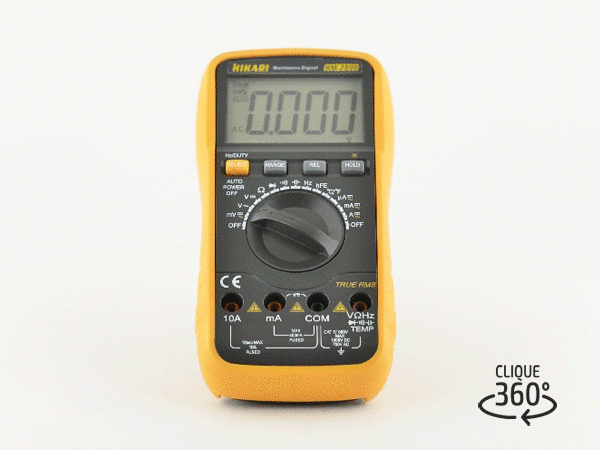

Multímetro Digital Hikari HM-2090

O Multímetro Digital modelo HM-2090 se destaca pelas medidas de Tensão DC/AC, Corrente DC/AC, Resistência, Capacitância, Frequência, Duty Cycle, Temperatura e pelos testes de Transistor hFE, Diodo e Continuidade. Como característica adicional apresenta as funções: Medidas AC True RMS, Auto Power Off, Data Hold, Relativo, Iluminação do Display e Indicador de Bateria Fraca.
O Multímetro Digital HM-2090 pode ser utilizado para medições em circuitos eletrônicos, circuitos de ramificação, linhas de baixa tensão e na indústria.

Especificações Gerais

• Contagem Máxima do Display: 4000 contagens (3 3⁄4 Dígitos);
• Iluminação do Display;
• Taxa de Amostragem: aproximadamente 3 vezes por segundo;
• Indicação de Polaridade: Automática;
• Indicação de Sobrefaixa: “OL” é mostrado no display;
• Indicação de bateria fraca:   é mostrado no display;
• Auto Power Off: Aprox. 20 minutos;
• Mudança de Faixa: Automática/ Manual;
• True RMS;
• Data Hold;
• Modo Relativo;
• Altitude: 2000m;
• Ambiente de Operação: 0°C a 40°C, RH<80%;
• Ambiente de Armazenamento: -10°C a 60°C, RH<70%;
• Segurança / Conformidade: IEC/EM 61010-1 Sobretensão e Dupla Isolação, CAT IV 600V;
• Grau de poluição: 2;
• Proteção por Fusível de 500mA/250V para o Terminal de Entrada “mA” de ação rápida;
• Proteção por Fusível de 10A/250V para o Terminal de Entrada “10A” de ação rápida;
• Tipo de Alimentação: 1 x 9V (Bateria NEDA 1604 ou 6F22 ou 006P);
• Dimensões: 190(A) x 88,5(L) x 27,5(P)mm;
• Peso: Aproximadamente 420g (incluindo bateria);


Especificações Técnicas

Tensão DC

• Faixa: 400mV, 4V, 40V, 400V e 1000V
• Resolução: 0,1mV, 1mV, 10mV, 100mV e 1V
• Precisão: 400mV ~ 400V ±(0.5% + 4 Dígitos) 1000V ±(1.0% + 6 Dígitos)
• Impedância de Entrada: Para a faixa de 400mV> 40MΩ, para as demais faixas 10MΩ.
• Proteção de Sobrecarga: 1000V DC/750V RMS.

Tensão AC

• Faixa: 400mV, 4V, 40V, 400V e 750V
• Resolução: 0.1mV, 1mV, 10mV, 100mV e 1V
• Precisão: 400mV ±(1.6% + 8 Dígitos) 4V ~ 750V ±(0.8% + 10 Dígitos)
• Impedância de Entrada: Para a faixa de 400mV> 40MΩ, para as demais faixas 10MΩ..
• Proteção de Sobrecarga: 1000V DC/750V RMS.
• Resposta em Frequência: 40Hz~1kHz.

Corrente DC

• Faixa: 400μA, 4000μA, 40mA, 400mA, 4A e 10A.
• Resolução: 0.1μA, 1μA, 10μA, 100μA, 1mA e 10mA Precisão: 400μA ~ 4000μA ±(1.0% + 10 Dígitos) 40mA ~ 400mA ±(1.2% + 8 Dígitos) 4A ~ 10A ±(1.2% + 10 Dígitos)
• Proteção de Sobrecarga: Fusível de ação rápida de 500mA/250V para as faixas de μA e mA;
• Fusível de ação rápida de 10A/250V para a faixa de A.

Corrente AC

• Faixa: 400μA, 4000μA, 40mA, 400mA, 4A e 10A. Resolução: 0.1μA, 1μA, 10μA, 100μA, 1mA e 10mA.
• Precisão: 400μA ~ 400mA ±(1.5% + 10 Dígitos) 4A ~ 10A ±(2.0% + 15 Dígitos)
• Proteção de Sobrecarga: Fusível de ação rápida de 500mA/250V para as faixas de μA e mA;
• Fusível de ação rápida de 10A/250V para a faixa de A.
• Resposta em Frequência: 40Hz~1kHz.

Resistência

• Faixa: 400Ω, 4kΩ, 40kΩ, 400kΩ, 4MΩ e 40MΩ. Resolução: 0.1Ω, 1Ω, 10Ω, 100Ω, 1kΩ e 10kΩ.
• Precisão: 400Ω ±(0.8% + 5 Dígitos) 4kΩ ~ 4MΩ ±(0.8% + 4 Dígitos) 40MΩ ±(1.2% + 10 Dígitos)
• Proteção de Sobrecarga: 250VDC ou 250VAC RMS.
• Tensão Máxima de Circuito Aberto: 400mV.

Capacitância

• Faixa: 10nF, 100nF, 1μF, 10μF, 100μF, 1mF, 10mF e 100mF
• Resolução: 1pF, 10pF, 1nF, 10nF, 100nF, 1μF, 10μF e 100μF
• Precisão: 10nF ±(5.0% + 20 Dígitos) 100nF ~ 100μF ±(3.5% + 8 Dígitos) 1mF ~ 100mF ±(5.0% + 10 Dígitos) Frequência de Teste: 100Hz.
• Proteção de Sobrecarga: 250VDC/ 250VAC RMS

Temperatura

• Faixa: -20°C ~ 1000°C/ -4°F ~ 1832°F Resolução: 1°C/ 1°F
• Precisão: -20°C ~ 400°C ±(1.0% + 5 °C) 401°C ~ 1000°C ±(1.5% + 15 °C) - 4°F ~ 750°F ±(0.75% + 5 °F) 751°F ~ 1832°F ±(1. 5% +15 °F)
• A especificação não inclui a precisão do termopar tipo K. Faixa de medição do termopar incluso: -20°C~300°C.

Frequência

• Faixa: 100Hz, 1000Hz, 10kHz, 100kHz, 1MHz e 30MHz
• Resolução: 0.01Hz, 0.1Hz, 1Hz, 10Hz, 100Hz e 1kHz Precisão: 100Hz ~ 30MHz ±(0.5% + 10 Dígitos)
• Proteção de Sobrecarga: 250VDC/ 250VAC RMS Sensibilidade: 1V RMS

Duty Cycle

• Faixa: 0.1% ~ 99.9%
• Resolução: 0.1%
• Precisão: 0.1% ~ 99.9% ±(0.1% + 10 Dígitos)
• Proteção de Sobrecarga: 250VDC/ 250VAC RMS Sensibilidade: 1V RMS

hFE de Transistor

• Faixa: 0 ~ 1000
• Resolução: 1
• Descrição: O display exibe o valor de hFE do transistor em teste.
• Corrente de Base de 10μA e Vce de 3V.

Continuidade

• Resolução: 0.1Ω
• Descrição: A buzina toca se a resistência medida for menor que 70Ω ± 30Ω.
• Proteção de Sobrecarga: 250Vrms. Tensão de Circuito Aberto de aprox.: 0.5V.

Diodo

• Resolução: 1mV
• Descrição: O display exibe o valor da queda de tensão aproximada do diodo
• Proteção de Sobrecarga: 250Vrms.
• A tensão reversa é de aproximadamente 1.5V.

Itens Inclusos

• Manual de Instruções
• Ponta de Prova (1 par)
• Adaptador Multifunções
• Termopar Tipo K
• Bateria 9V

Acessórios Opcionais / Reposição

• Ponta de Prova HK-7 (21N023)
• Ponta de Prova HK-24 (21N074)
• Adaptador Multifunções HK-Z07 (21N030)

Garantia
12 meses (consultar o manual do produto).
