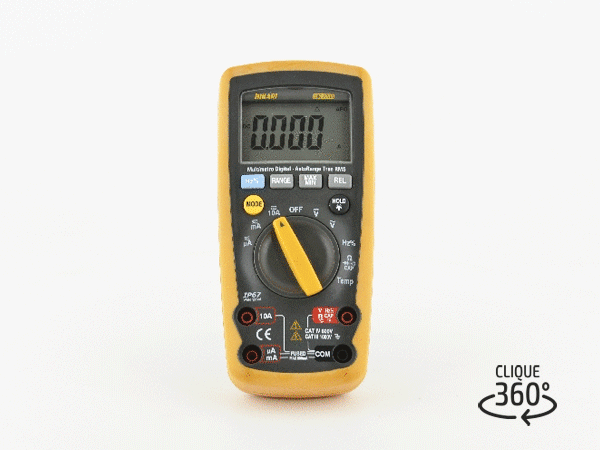

Multímetro Digital Hikari HM-2300

O Multímetro Digital Modelo HM-2300, categoria de segurança CAT IV 600V, se destaca pelas medidas de Tensão DC/AC, Corrente DC/AC, Resistência, Capacitância, Frequência, Duty Cycle, Temperatura e pelos testes de diodo e continuidade.
O projeto da estrutura de seu gabinete é de dupla moldagem sendo resistente a queda. Como característica adicional apresenta índice de proteção IP67 (à prova d’água e poeira), as funções: Medidas AC True RMS, NCV, Data Hold, Modo Relativo, Máximo/ Mínimo, Auto Power Off, Iluminação do Display, Barra Gráfica e Indicador de Bateria Fraca.
O Multímetro Digital HM-2300 pode ser utilizado para medições em circuitos eletrônicos, circuitos de ramificação, linhas de baixa tensão, redes polifásicas em áreas externas e cabines de entrada.

Especificações Gerais
• Contagem Máxima do Display: 6000 contagens (3 5/6 Dígitos); • Iluminação do display;
• Barra Gráfica;
• Indicação de Sobrefaixa: “OL” é mostrado no display;
• Taxa de Amostragem: aproximadamente 2 vezes por segundo; • Auto Power Off: Aprox. 20 minutos;
• Indicação de bateria fraca:   é mostrado no display;
• Indicação de Polaridade: Automática;
• Mudança de Faixa: Automática/Manual;
• Índice de Proteção: IP67 – A prova d ́água e poeira;
• Medidas AC True RMS;
• NCV;
• Função Máximo e Mínimo;
• Data Hold;
• Modo Relativo;
• Altitude de Operação: 2000m;
• Ambiente de Operação: 0°C a 50°C, RH<70%;
• Ambiente de Armazenamento: -10°C a 60°C, RH<80%;
• Segurança / Conformidade: IEC 61010-1 Sobretensão e Dupla Isolação, CAT III 1000V/ CAT IV 600V; • Grau de Poluição: 2;
• Proteção por Fusível de 800mA/1000V para o Terminal de Entrada “μA/mA” de ação rápida;
• Proteção por Fusível de 10A/1000V para o Terminal de Entrada “10A” de ação rápida;
• Tipo de Alimentação: 1 x 9V (NEDA1604 ou 6F22 ou 006P).
• Consumo aproximado: 3mA;
• Dimensões: 170(A) x 78(L) x 48(P)mm;
• Peso: Aproximadamente 360g (incluindo bateria).


Especificações Técnicas

Tensão DC

• Faixa: 600mV, 6V, 60V, 600V e 1000V.
• Resolução: 0.1mV, 1mV, 0.01V, 0.1V e 1V.
• Precisão: 600mV ~ 600V ± (0.1% + 2 Dígitos) 1000V ± (0.3% + 2 Dígitos)
• • Impedância de Entrada: 10MΩ.
• • Proteção de Sobrecarga: 1000V DC / AC RMS.

Tensão AC - True RMS

• Faixa: 6V, 60V, 600V e 1000V.
• Resolução: 1mV, 0.01V, 0.1V e 1V.
• Precisão: 600mV ~ 600V ± (0.8% + 4 Dígitos)
• 1000V ± (1.2% + 4 Dígitos)
• • Impedância de Entrada: 10MΩ.
• • Resposta em Frequência: 50Hz ~ 400Hz
• • Proteção de Sobrecarga: 1000V DC / AC RMS.
• • A tensão AC é mostrada como o valor eficaz para onda senoidal (RMS).

Corrente DC

• Faixa: 600μA, 6000μA, 60mA, 600mA e 10A.
• Resolução: 0.1μA, 1μA, 10μA, 100μA e 10mA.
• Precisão: 600μA ~ 60mA ± (0.8% + 3 Dígitos) 600mA ± (1.2% + 3 Dígitos) 10A ± (1.8% + 3 Dígitos)
• • Proteção de sobrecarga: Fusível de ação rápida de 800mA/1000V para as faixas de μA e mA.
• Fusível de ação rápida 10A/1000V para a faixa de A.
• • Entrada máxima: 6000μA DC na escala de μA.
• 800mA DC na escala de mA. 10A na escala de 10A.

Corrente AC – True RMS

• Faixa: 600μA, 6000μA, 60mA, 600mA e 10A. Resolução: 0.1μA, 1μA, 10μA, 100μA e 10mA.
• Precisão: 600μA ~ 60mA ± (1.0% + 3 Dígitos) 600mA ± (1.2% + 3 Dígitos) 10A ± (2.0% + 3 Dígitos)
• • Proteção de Sobrecarga: Fusível de ação rápida de 800mA/1000V para as faixas de “μA” e “mA”; Fusível de ação
• rápida de 10A/1000V para faixa de 10A.
• • Corrente máxima de entrada: 6000μA DC na escala de μA.
• 800mA DC na escala de mA.
• 10A na escala de 10A.
• • Resposta em Frequência: 50Hz ~ 400Hz.
• • A corrente AC é mostrada como o valor eficaz para onda senoidal (RMS).

Resistência

• Faixa: 600Ω, 6kΩ, 60kΩ, 600kΩ, 6MΩ e 60MΩ.
• Resolução: 0.1Ω, 1Ω, 0.01kΩ, 0.1kΩ, 1kΩ e 10kΩ. Precisão: 600Ω ~ 6kΩ ± (0.5% + 4 Dígitos) 60kΩ ~ 600kΩ ± (0.5% + 2 Dígitos) 6MΩ ~ 60MΩ ± (1.5% + 8 Dígitos)
• • Proteção de sobrecarga: 1000V DC / AC RMS.
• • Tensão Máxima de Circuito Aberto: 1V.

Continuidade

• Resolução: 0.1Ω
• Descrição: A buzina toca se a resistência medida for menor que ± 30Ω.
• • Proteção de Sobrecarga: 250V DC ou 250V AC RMS.
• • A tensão de circuito aberto é de aprox. 2.0V.

Diodo

• Resolução: 1mV
• Descrição: O display exibe o valor da queda de tensão aproximada do diodo
• • Proteção de Sobrecarga: 250V DC / AC RMS
• • A tensão DC reversa é de aprox. 3.0V.

Capacitância

• Faixa: 40nF, 400nF, 4μF, 40μF, 400μF, 4000μF. Resolução: 10pF, 0.1nF, 1nF, 10nF, 0.1μF e 1μF.
• Precisão: 40nF ± (5.0% + 20 Dígitos) 400nF ~ 400μF ± (3.0% + 5 Dígitos) 4000μF ± (5.0% + 10 Dígitos)
• • Proteção de sobrecarga: 1000V DC / AC RMS.

Temperatura

• Faixa: -20°C a 1000°C/ -4°F a 1832°F
• Resolução: 0.1°C e 1°C/ 0.1°F e 1°F
• Precisão: -20°C ~ 1000°C ± (3.0% + 5°C)/ -4°F ~ 1832°F ± (3.0% + 8°F)
• • Sensor: Termopar tipo K.
• • Proteção de sobrecarga: 1000V DC / AC RMS.
• • A especificação não inclui a precisão do termopar tipo K.
• • Faixa de medição do termopar incluso: -20°C~300°C.

Frequência

• Faixa: 9 Hz, 99 Hz, 999 Hz, 9 kHz, 99 kHz, 999 kHz e 9 MHz.
• Resolução: 0.001Hz, 0.01Hz, 0.1Hz, 1Hz, 10Hz, 100Hz e 1kHz. Precisão: 9 Hz ~ 999.9 kHz ± (1.2% + 3 Dígitos)
• 9 MHz ± (1.5% + 4 Dígitos)
• • Proteção de sobrecarga: 1000V DC / AC RMS
• • Sensibilidade: de 0.5V AC RMS ~ 3.0V AC RMS para as medidas até 1MHz de 3.0V AC RMS ~ 10.0V AC RMS para as medidas acima de 1MHz.

Duty Cycle

• Faixa: 0.1% a 99.9%.
• Resolução: 0.1%.
• Precisão: 0.1% ~ 99.9% ± (1.2% + 2 Dígitos)
• • Proteção de sobrecarga: 1000V DC / AC RMS.
• • Largura do pulso: >100μs, <100ms.
• • Faixa de frequência: 5Hz a 150KHz.
• • Sensibilidade: <0.5V RMS.

Itens Inclusos

• • Manual de Instruções
• • Ponta de Prova (1 par)
• • Termopar Tipo K
• • Adaptador Tipo K
• • Bateria 9V

Acessórios Opcionais / Reposição
• Ponta de Prova HK-3 (21N022)
• Ponta de Prova HK-7 (21N023)
• Ponta de Prova HK-24 (21N074)
• Termopar tipo K HK-P01(21N029)

Garantia
Esse produto tem garantia de 12 (doze) meses, em condições normais de uso, contra defeitos de material e fabricação, mediante apresentação da nota fiscal.
